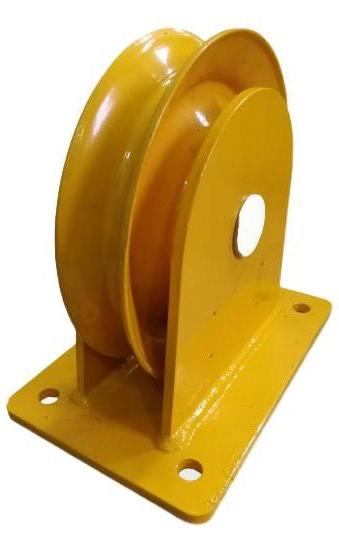

Блоки предназначены для комплектования грузоподъемных механизмов с ручным приводом, а также в качестве отводных в устройствах, работающих в режиме 1М по ГОСТ 25835.
Блоки изготавливаются в двух вариантах: с осью и с крюком. Блоки грузоподъемностью 1000 кг изготавливаются в трех вариантах: с осью, с крюком, с осью и крюком.
Ролики блоков на подшипниках. Диаметр ролика соответствует стандартам по минимальному необходимому радиусу изгиба каната.
Климатическое исполнение У1 и ТС3 по ГОСТ 15150.
Простое техническое обслуживание — проверка состояния деталей и подшипников, смазка смазкой типа Литол-24.

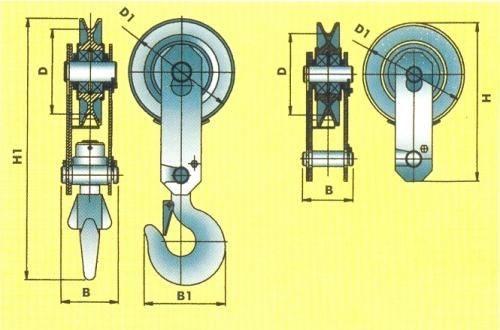

| Модель |
Размер |
| D |
D1 |
B |
B1 |
H |
H1 |
| БМ-0,5 |
65 |
85 |
45 |
– |
120 |
– |
| БМ-0,5-01 |
65 |
85 |
45 |
55 |
– |
180 |
| БМ-1,0Ш |
120 |
140 |
65 |
– |
215 |
– |
| БМ-1,0Ш-01 |
120 |
140 |
65 |
80 |
– |
320 |
| БМО-1,0Ш-01 |
120 |
140 |
65 |
80 |
– |
365 |
| БМ-1,6Ш |
130 |
165 |
110 |
– |
290 |
– |

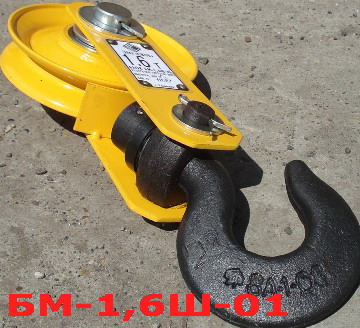

| БМ-1,6Ш-01 |
130 |
165 |
110 |
120 |
– |
440 |
| БМ-3,2Ш |
155 |
195 |
120 |
– |
340 |
– |
| БМ-3,2Ш-01 |
155 |
195 |
120 |
150 |
– |
530 |
| БМ-5,0 |
205 |
260 |
120 |
– |
440 |
– |
| БМ-5,0-01 |
205 |
260 |
120 |
185 |
– |
640 |
| Модель |
Характеристики |
Грузоподъем-
ность, т |
№ заготовки крюка
по ГОСТ 6627 |
Диаметр
применяемого
каната |
Масса, кг |
| БМ-0,5 |
0,5 |
– |
от 3,5 до 4,8 |
0,3 |
| БМ-0,5-01 |
0,5 |
– |
от 3,5 до 4,8 |
0,45 |
| БМ-1,6 |
1,6 |
– |
от 9 до 11 |
3,7 |
| БМ-1,6-01 |
1,6 |
8А, 8Б |
от 9 до 11 |
5,5 |
| БМ-3,2 |
3,2 |
– |
св. 11 до 14 |
5,7 |
| БМ-3,2-01 |
3,2 |
10А, 10Б |
св. 11 до 14 |
9,4 |
| БМ-5,0 |
5,0 |
– |
св. 14 до 18 |
17,2 |
| БМ-5,0-01 |
5,0 |
12Б |
св. 14 до 18 |
25,5 |
| Грузоподъемность, кН (кг), не более |
10 (1000) |
| Рекомендуемый диаметр каната, мм |
4,5–5,6 |
| Разрывное усилие каната, Н, не менее |
16000 |
Крюк вращающийся типа 322А:
грузоподъемность, кН (кг), не менее |
10 (1000) |
| Масса, кг, не более: |

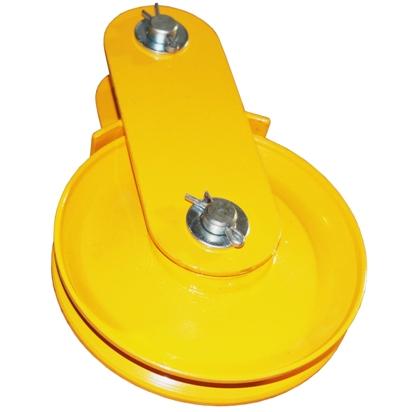

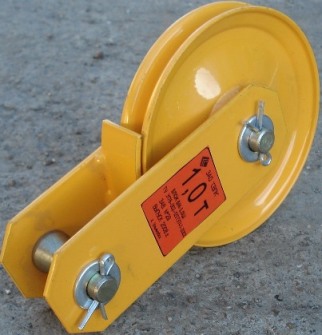

| БМ-1,0Ш |
2.5 |
| БМ-1,0Ш-01 |
2.8 |

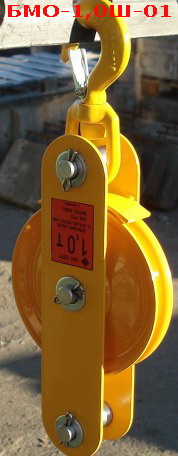

| БМО-1,0Ш-01 |
3.2 |
В комплект поставки блока монтажного входит: Блок — 1 шт. Паспорт — 1 шт. Тара (деревянный ящик или картонная коробка) — 1 шт.
Перед началом эксплуатации блок должен быть испытан нагрузкой, равной 1,25 грузоподъемности блока монтажного, совместно с грузоподъемным механизмом, с которым он будет применяться. Время приложения нагрузки — 10 мин.
Во время подъема груза необходимо следить, чтобы отклонение ветви каната от плоскости вращения блока не превышало 6 град., и за правильной укладкой каната в желоб блока.
При отсутствии на крюке предохранительного замка допускается работа только с гибкими грузозахватными приспособлениями, исключающими возможность выпадения их из зева крюка.
Категорически запрещается эксплуатация блоков способом подвеса, указанном на рисунке выше — чалка должна располагаться по центру оси.
>Вернуться на предыдущую страницу "Продукция (часть 1)"
|
|
|
|
|

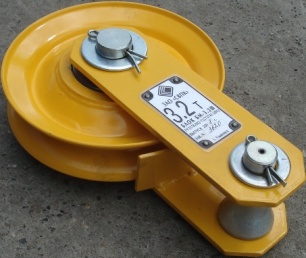

Монтажный блок БМ-3,2Ш
|
|
|
|

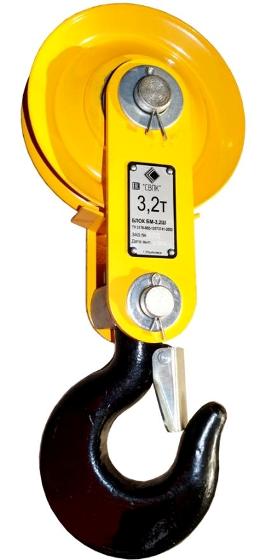

Блок монтажный
БМ-3,2Ш-01 (крюковой)
|
|
|
|
|
|

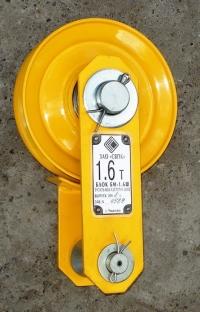

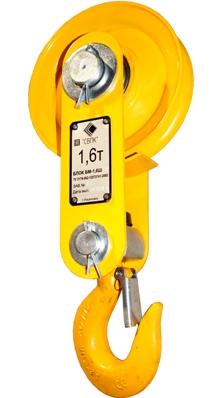

Монтажный блок
БМ-1,6Ш (осевой)
|
|
|
|

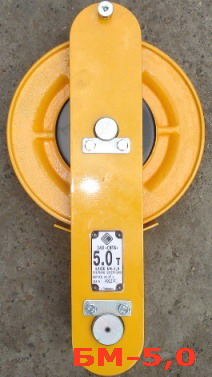

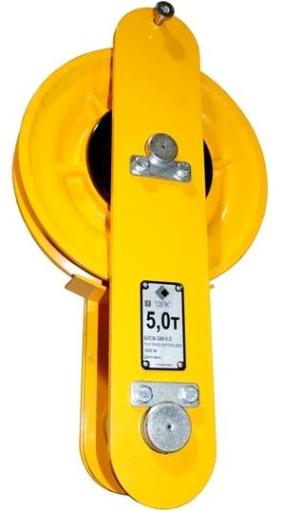

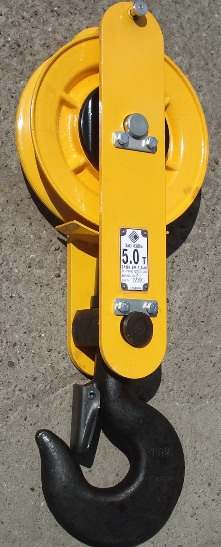

Блок БМ-5,0-01 (крюковой)
производства СВПК / МАФ
|
|
|
|

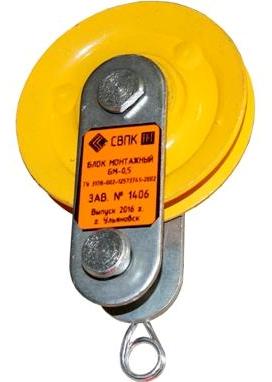

Блоки БМ-0,5-01 (крюковой)
и БМ-0,5 (осевой)
|
|
|
|
