Краны консольные стационарные поворотные
ККР и ККМ грузоподъемностью от 0,25 до 5 тонн
(ККР - кран консольный ручной, ККМ - кран консольный электрический)
Краны консольные ручные ККР предназначены для подъема, опускания и горизонтального перемещения груза. Кран вращается вокруг оси колонны, закрепленной на фундаменте (на стене, на колонне с верхней и нижней
опорами). Вращение крана осуществляется посредством тяги за круглозвенную сварную цепь. Подъем, опускание и перемещение груза по консоли крана осуществляется посредством ручной или электрической тали.
Краны консольные электрические ККМ имеют такое же назначение, что и краны ручные ККР. Вращение крана осуществляется электрическим приводом. Подъем, опускание и перемещение груза по консоли крана осуществляется посредством только электрической тали.
Консольные краны поворотные ККР и ККМ производятся грузоподъемностью от 0,25 до 5,0 т. Климатическое исполнение У, УХЛ, ХЛ категории размещения 1, 2, 3 и 4 по ГОСТ 15150. По согласованию с заказчиком возможно изготовление кранов консольных в сейсмоустойчивом исполнении по шкале MSK-64 до 9 баллов включительно.
Краны консольные ручные ККР производства СВПК изготавливаются в общепромышленном, а также во взрывобезопасном (взрывозащищенном) и пожаробезопасном исполнениях. По группе и уровню взрывозащиты кран соответствует
требованиям ГОСТ 31441.1-2011, имеет дополнительную маркировку II Gb с Т3 Х. Область применения - взрывоопасные зоны классов 1 и 2 по ГОСТ IEC 60079-10-1-2011(ГОСТ Р МЭК 60079-10-1-2008) (зоны классов BIa, BIг по классификации ПУЭ-7) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA,
IIB и IIC температурных групп Т1, Т2, Т3 по ГОСТ Р МЭК 60079-20-1-2011. Сертификат на соответствие кранов консольных производства СВПК требованиям ТР ТС 012/2010 "О безопасности оборудования для работы во взрывоопасных средах" МОЖНО ПОСМОТРЕТЬ ЗДЕСЬ.
Область применения кранов консольных ККР пожаробезопасных - пожароопасные зоны П I; П II; П IIа; П III.
Краны консольные электрические ККМ выпускаются (пока) только в общепромышленном исполнении.
|
|
 |
|
|
Кран консольный данного типа (тип 3) вращается вокруг оси колонны, закрепленной на фундаменте. Основными элементами конструкции данного крана являются колонна, консоль и кронштейн поворота.
|
Подъем/ опускание груза осуществляются талью ручной (или электрической). При работе, монтаже и испытаниях управление краном осуществляется с пола.

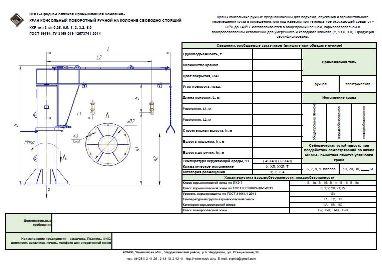

 КРАН КОНСОЛЬНЫЙ РУЧНОЙ НА КОЛОННЕ
|
|
|
|
Кран консольный электрический ККМ на колонне свободно стоящий (тип 7). Консоль крана также, как у крана ККР, вращается вокруг оси колонны, закрепленной на фундаментной плите анкерными болтами. |
В отличие от кранов консольных ручных вращение этого крана осуществляется посредством мотор-редуктора, через опорные катки.
КРАН КОНСОЛЬНЫЙ ЭЛЕКТРИЧЕСКИЙ НА КОЛОННЕ
|
|
|
|
|
|
|
Также производятся краны консольные настенные (тип 1 - ручные). Это консольные краны поворотные, ось которых крепится на стене, в отличие от колонны, закрепленной на фундаменте. |
КРАН КОНСОЛЬНЫЙ ПОВОРОТНЫЙ НАСТЕННЫЙ
|
|
|
|
СВПК производит несколько типов ручных консольных кранов, в том числе консольный поворотный кран на колонне с верхней и нижней опорами ручной (тип 2). Колонна (ось) данного крана крепится внизу на фундаменте и, например, на потолке.
|
КРАН КОНСОЛЬНЫЙ с ВЕРХНЕЙ и НИЖНЕЙ ОПОРАМИ
|
|
|
|
|
|
|
Также производятся краны консольные настенные электрические (тип 5). Это консольные краны поворотные, ось которых крепится на стене. |
Вращение крана осуществляется мотор-редуктором. Подъем, опускание и перемещение груза по консоли осуществляется электрической талью.
КРАН КОНСОЛЬНЫЙ ПОВОРОТНЫЙ НАСТЕННЫЙ ЭЛЕКТРИЧЕСКИЙ
|
|
|
|
