Кошки ручные модели М изготавливаются грузоподъемностью 0,5 - 1,0 - 2,0 - 3,2 - 5,0 тонн.
Высота установки (для кошек типа Б) 3, 6, 9, 12м. Определяется длиной тяговой (ручной) цепи.
Ручные кошки модели М (тележки) предназначены для перемещения грузов ручными талями по подвесным путям двутаврового профиля. Таль стационарная подвешивается за крюк в предназначенную для этого серьгу.
Ручные кошки модели М могут эксплуатироваться в закрытом помещении и на открытом воздухе. Разрешается эксплуатация при температуре окружающего воздуха не ниже минус 40 град С.
Тяговая (ручная) цепь, применяемая на кошках типа Б - стальная, круглозвенная, оцинкованная. Размер цепи 5х26.

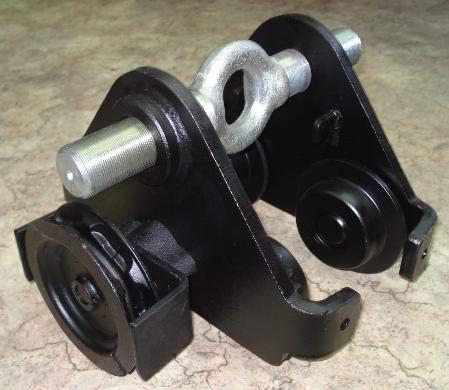

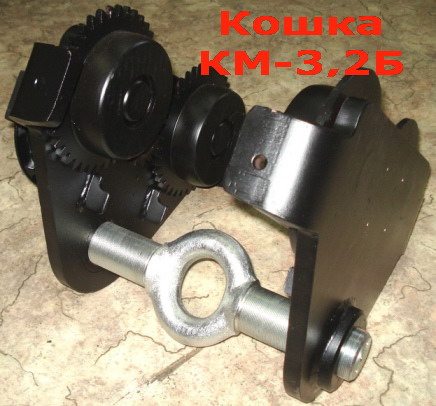

Кошка ручная (тележка) грузоподъемностью 3200 кг. Вид на распорку с серьгой и приводные ролики.
|
 |
- Кошки ручные модели М г/п 0,5 – 1,0 – 2,0 – 3,2 - 5,0 тонн предназначены для позиционирования и перемещения грузов ручными талями в цехах, на складах и монтажных площадках при небольших грузопотоках с малыми скоростями перемещения грузов.
- Монтируются на стандартных двутавровых балках с шириной полки от 50 до 220 мм (см. таблицу ниже для кошек различной грузоподъемности).
- Эксплуатация кошки разрешается при температуре окружающей среды не ниже минус 40 град С. Ручные кошки (тележки) модели М могут эксплуатироваться в закрытом помещении и на открытом воздухе.
- Допустимый уклон рабочих поверхностей подвесных путей - не более 3,0 мм на 1 метр пути.
- Кошка ручная модели М грузоподъемностью 0,5 тонн - типа А (без привода механизма передвижения). Кошки ручные модели М грузоподъемностью 1,0; 2,0; 3,2 и 5,0 тонн - типа Б (с приводом механизма передвижения).
- Ручные кошки (тележки) типа М удобны в эксплуатации - легко регулируются под различные размеры полок балок в очень широком диапазоне размеров. Быстрая и точная настройка по ширине балки достигается за счет использования распорки с серьгой (несущий винт с противоположной резьбой).
- Легко перемещаются по балке, что достигнуто за счет точного изготовления стальных колес-роликов, которые легко вращаются на закрытых смазанных подшипниках.

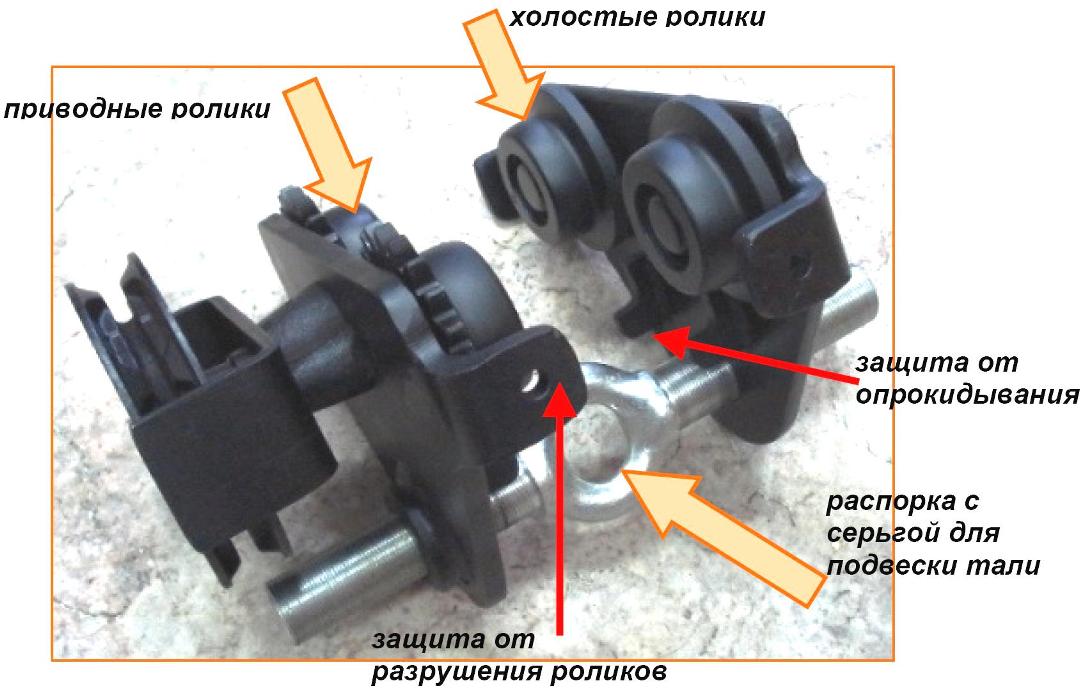

- Конструкция кошек типа М предусматривает защиту от опрокидывания и разрушения роликов.

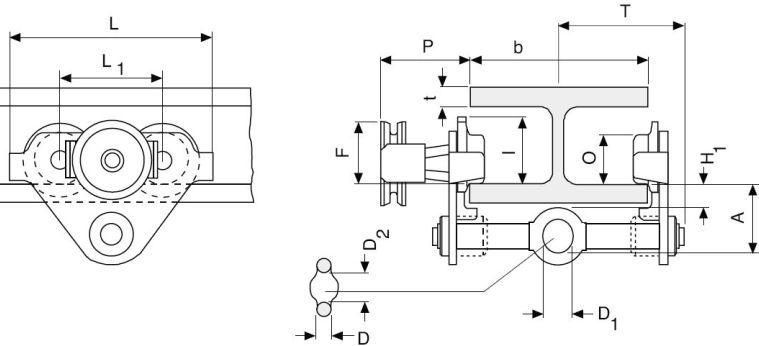

| Модель |
КМ-0,5А |
КМ-1,0Б |
КМ-2,0Б |
КМ-3,2Б |
КМ-5,0Б |
| A min |
77 |
83 |
99 |
114 |
133 |
| D |
16 |
17 |
22 |
26 |
33 |
| D1 |
25 |
30 |
40 |
48 |
60 |
| D2 |
30 |
35 |
47 |
58 |
70 |
| F (тип Б) |
92 |
92 |
91 |
108 |
150 |
| H1 |
31 |
31 |
31 |
30 |
30 |
| I (тип А) |
72 |
72 |
96 |
131 |
143 |
| I (тип Б) |
77 |
77 |
98 |
133 |
149 |
| L |
260 |
260 |
310 |
390 |
450 |
| L1 |
130 |
130 |
150 |
180 |
209 |
| O |
60 |
60 |
80 |
112 |
125 |
| P (тип Б) |
110 |
110 |
110 |
110 |
110 |
| T |
146 |
150 |
155 |
160 |
168 |
| Модель |
Грузо-
подъем
ность
(кг) |
Ширина
полки
балки (мм) |
Макс.
толщ.
полки(мм) |
Мин.
радиус
кривизны
пути (м) |
Усилие
на тягов. цепи
при ном.
нагрузке (даН) |
Масса
без тягов.
цепи
(кг) |
| КМ-0,5А |
500 |
50-220 |
25 |
0,9 |
3 |
8 |
| КМ-1,0Б |
1000 |
50-220 |
25 |
0,9 |
6 |
11,2 |
| КМ-2,0Б |
2000 |
66-220 |
25 |
1,15 |
7 |
18 |
| КМ-3,2Б |
3200 |
74-220 |
25 |
1,4 |
7 |
35,4 |
| КМ-5,0Б |
5000 |
90-220 |
25 |
1,8 |
9 |
51,8 |
- Ручная кошка М (тележка) тип А, без механического привода, состоит из двух щек с четырьмя роликами, распорки с серьгой для подвески тали ручной.
- Кошка ручная М тип Б состоит из щеки с холостыми роликами, щеки с приводными роликами, распорки с серьгой для подвески тали, звездочки, цепи тяговой, приводного вала шестерни.
Крутящий момент от звездочки через вал-шестерню посредством зубчатого зацепления передается на ролики. От спадания цепь удерживается ограничителем.
- В комплект поставки входят: ручная кошка в сборе, упаковка, паспорт.
- Эксплуатация, техническое освидетельствование и надзор за техническим состоянием кошки должен осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов».
- Срок гарантии 2 года со дня ввода кошки в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.
>>Вернуться на предыдущую страницу "Продукция (часть 2)"
|
|
|

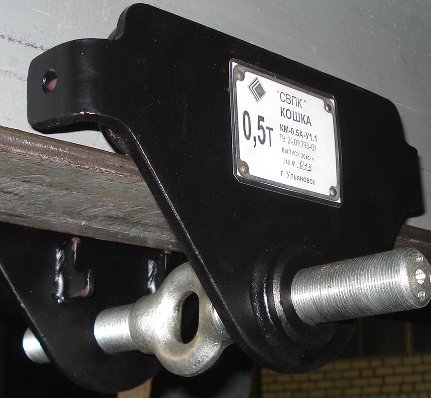

| КМ-0,5А |
 |
|
Кошки М типа А - без привода механизма передвижения.
Состоит из двух щек с четырьмя роликами и распорки с серьгой (несущего винта) для подвески тали.
Перемещается по двутавровой балке усилием оператора, прилагаемым к грузовой цепи тали или непосредственно к грузу. |
|

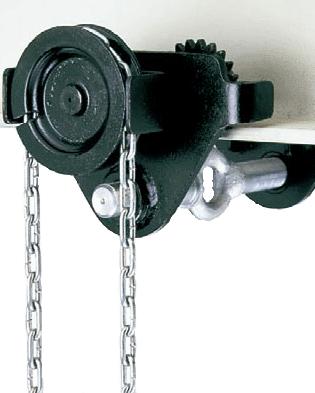

| Ручные кошки тип Б производства СВПК |
|
|
Кошки М типа Б - с приводом механизма передвижения.

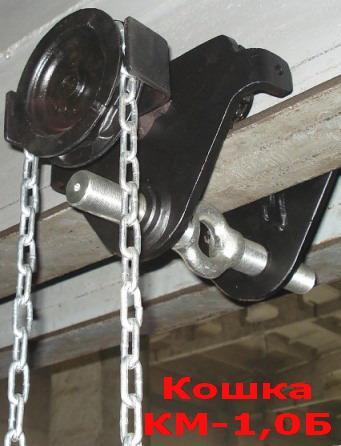

Ручная кошка (тележка) перемещается по двутавровой балке усилием оператора, передаваемым через тяговую цепь на звездочку и далее на приводные ролики. |
|
| Распорка |
|
|

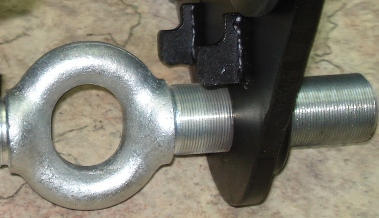

Несущий винт или распорка с серьгой: для подвески тали.
Позволяет легко устанавливать кошку на двутавровую балку с щириной полки от 50 до 220 мм (см. таблицу на этой странице для кошек различной грузоподъемности). |
|
|

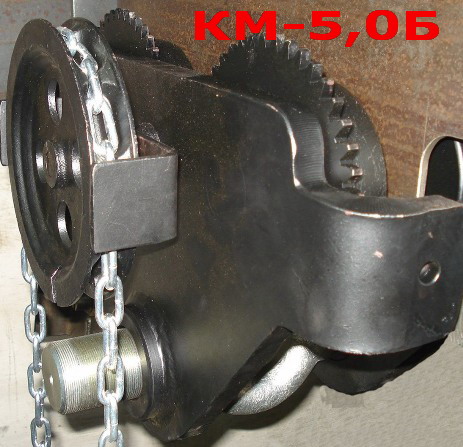

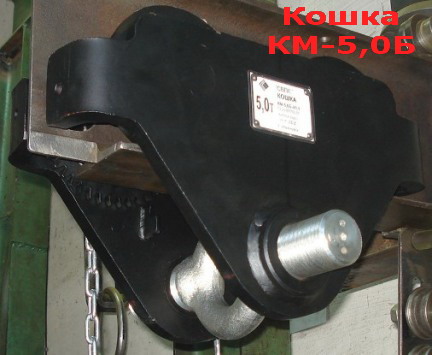

Ручная кошка ( тележка ) КМ-5,0Б. Грузоподъемность - 5000 кг. Самая большая из ручных кошек, производимых СВПК.
|
|
|
|

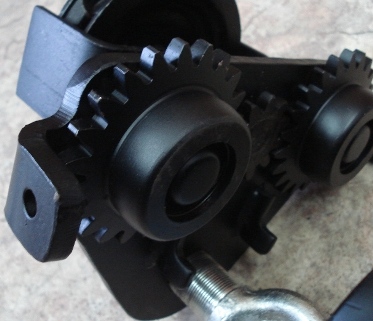

Кошка ручная (крановая тележка) модель М тип Б. Приводные ролики и зубчатое зацепление кошки КМ-2,0Б грузоподъемностью 2,0т.
|
|
|
|

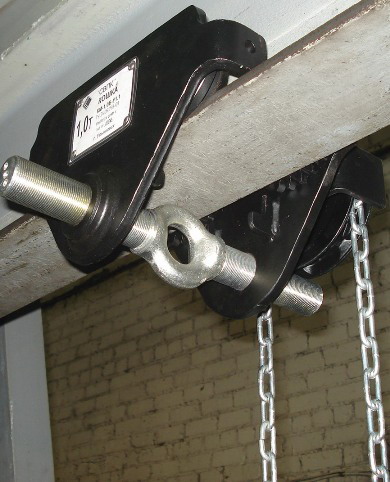

Кошка ручная модель М тип Б грузоподъемностью 1,0 т.
|
|
|
|

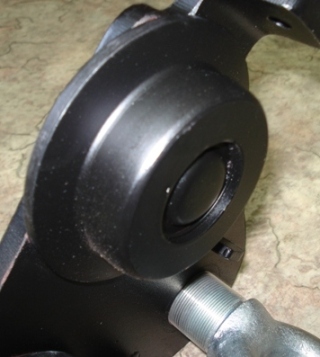

Ручная кошка модель М. Холостой ролик.
|
|
|
|
