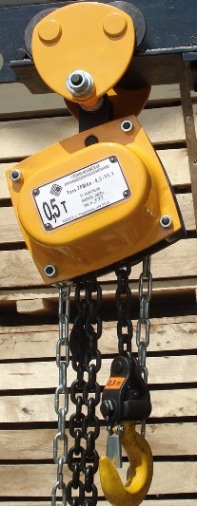

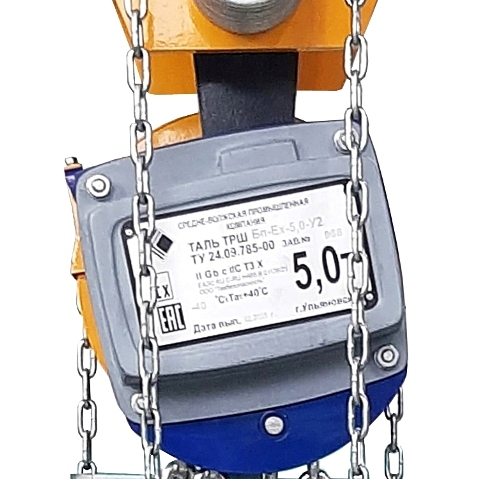

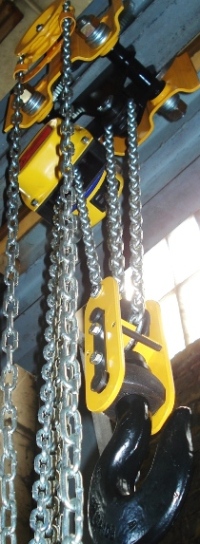

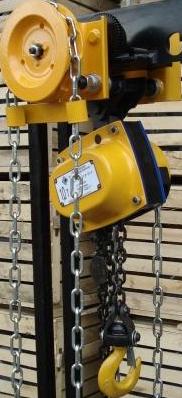

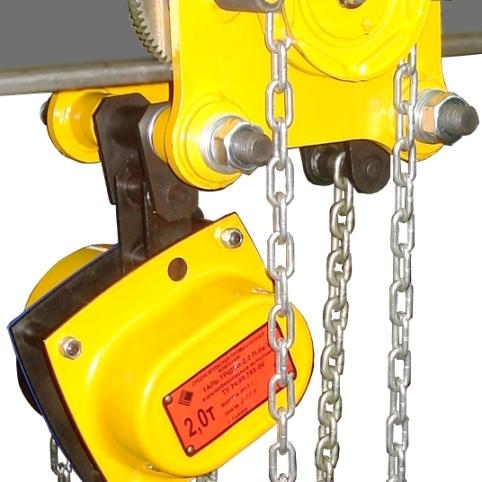

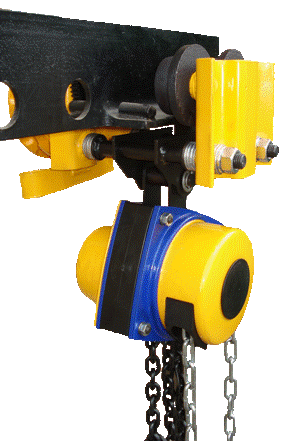

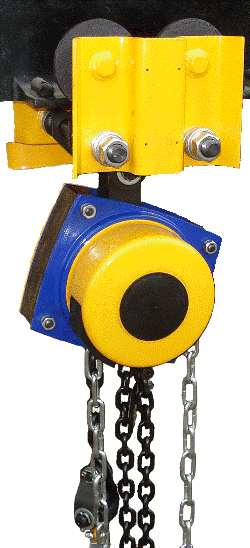

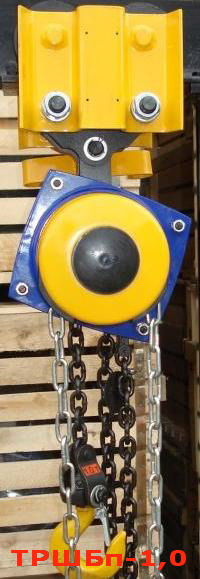

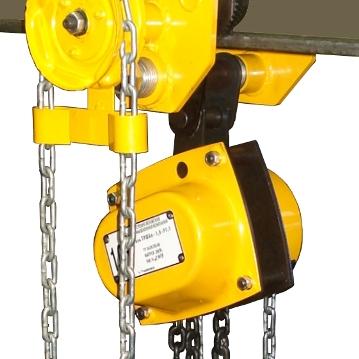

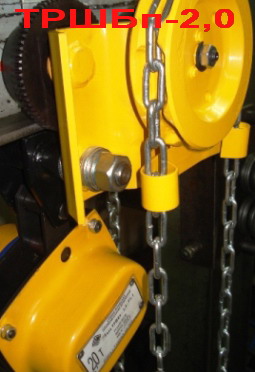

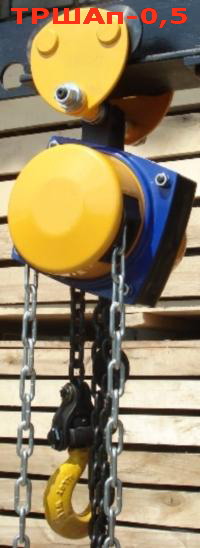

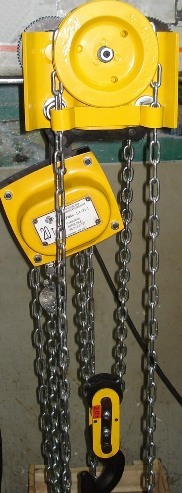

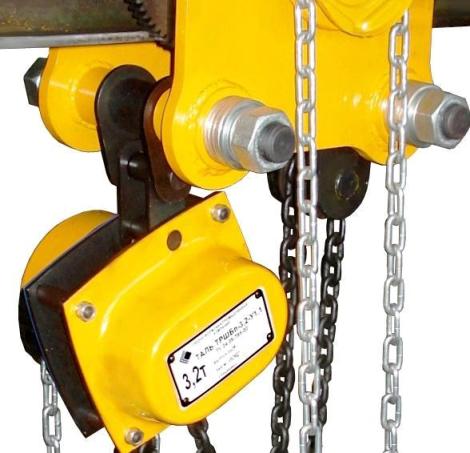

На фотографиях выше - тали цепные передвижные шестеренные ТРШБп различной грузоподъемности. Тали ручные передвижные шестеренные грузоподъемностью 500 и 1000 кг имеют одну ветвь грузовой цепи. Ручные тали взрывозащищенные ТРШБп-2,0 имеют 2 ветви грузовой цепи. Взрывобезопасные тали передвижные ручные шестеренные цепные ТРШБп-3,2 имеют 3 ветви грузовой цепи.

Взрывобезопасные тали ручные шестеренные передвижные ТРШБп имеют область применения — взрывоопасные зоны классов ВIа и ВIIa согласно гл. 7.3 ПУЭ с категорией взрывоопасных смесей IIA и IIB, температурных групп Т1, Т2 и Т3. Информация о взрывоопасных зонах на этом сайте в разделе Техническая информация - правила устройства электроустановок.

Продукция СВПК это - тали тали цепные передвижные и стационарные (в том числе взрывобезопасные), тали ручные рычажные, кошки (тележки), монтажно-тяговые механизмы, ручные лебедки, краны строительные малой грузоподъемности, домкраты реечные и другое грузоподъемное оборудование.

Тали ручные шестерённые передвижные ТРШАп / ТРШБп (с поворотным кожухом тяговой цепи) предназначены для подъёма, удержания в поднятом положении и опускания груза, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы 1М по ГОСТ 25835.

Тали цепные ручные передвижные ТРШБп могут быть использованы при строительно-монтажных работах, производстве ремонтных, погрузочно-разгрузочных и иных работ в различных отраслях промышленности, а также автолюбителями.

Тали ручные передвижные могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части климатических факторов соответствуют исполнению У1.1 ГОСТ 15150. Разрешается эксплуатация передвижных талей ТРШБп при температуре окружающей среды не ниже минус 40 град С.

• Тали цепные ручные передвижные имеют двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.
• Тормоз — автоматический, дисковый, грузоупорный с коэффициентом запаса торможения более 1,5.
• Кожух тяговой цепи талей ТРШАп / ТРШБп поворотный, что позволяет осуществлять подъем/опускание груза находясь в стороне от поднимаемого груза.

Ручные тали цепные передвижные ТРШБп взрывобезопасные имеют следующую область применения — взрывоопасные зоны классов ВIа и ВIIa согласно гл. 7.3 ПУЭ с категорией взрывоопасных смесей IIA и IIB, температурных групп Т1, Т2 и Т3.

Взрывозащищенность талей обеспечивается за счет применения материалов неопасных в отношении фрикционных искр при трении и соударении, а также ограничения максимальной температуры деталей механизма до безопасных значений (150 град С).

При работе с талями необходимо соблюдать специальные условия эксплуатации — не допускать резких рывков и соударений цепи.

Тали взрывобезопасные ТРШБп опущены для работы во взрывоопасных зонах, согласно ГОСТ Р 51330.13-99 (МЭК 60079-1496) и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.

В комплект поставки тали ТРШБп входит: Таль соединеная с кошкой — 1 шт. Подвеска нижняя — 1 шт. Тяговая цепь — 2шт (1 шт для ТРШАп-0,5). Грузовая цепь — 1 шт. Тали взрывобезопасные поставляются с паспортом. Тара (деревянный ящик или картонная коробка) — 1 шт.

Грузовая цепь на всех талях ТРШБп — высокопрочная 8-го класса прочности, калиброваная, круглозвенная. Размеры цепи (диаметр проволоки и шаг цепи) - 6х18. Тяговая цепь на всех талях взрывозащищенных ТРШБп — стальная круглозвенная 5×28мм на механизме тали и механизме передвижения.

Эксплуатация талей взрывозащищенных ТРШБп, техническое освидетельствование, надзор за техническим состоянием должны осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов».

Техническое обслуживание талей цепных передвижных ТРШБп заключается во внешнем осмотре, смазке грузовой цепи смазкой типа «Литол-24». Таль передвижная цепная должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного, более месяца, перерыва.

Тали взрывозащищенные цепные передвижные должны эксплуатироваться при строгом соблюдении мер по безопасной эксплуатации. Полная информация о мерах безопасности приведена в паспорте на таль.

Запрещается применение талей передвижных ручных ТРШБп для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали в химически активных средах.

Изготовитель гарантирует работоспособность тали цепной при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.

 > Таль цепная передвижная состоит из кошки, двух силовых щёк, серьги, соединяющей таль с кошкой, нижней подвески, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, установленной в подшипниках, тяговой звёздочки, грузовой цепи, тяговой цепи и кожуха, вращающегося в обечайке.

 > Редуктор тали цепной ручной передвижной представляет собой двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.

 > Тормоз тали цепной передвижной – автоматический, дисковый, грузоупорный состоит из ступицы, вал-шестерни, чашки, щеки, фрикционной накладки. Тяговая звездочка и кулачок установлены на вал-шестерне.

 > Кошка состоит из двух щек и оси. В щеках на подшипниках качения установлены ролики.

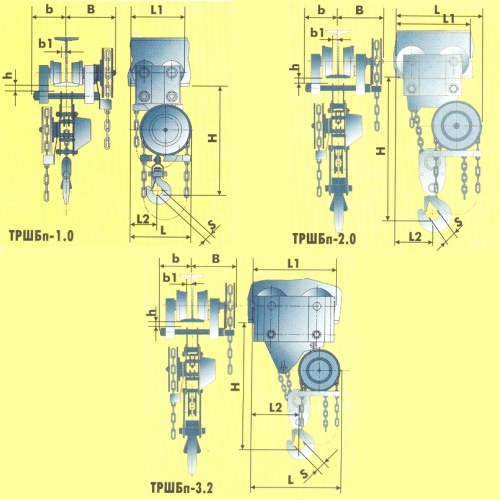

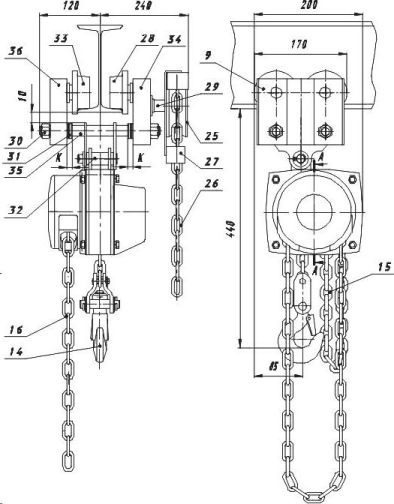

Полная информация о принципе работы и устройстве тали передвижной взрывозащищенной приведена в ее паспорте. Также такая информация на отдельной странице - открывается кликом по изображенной ниже схеме или по этому тексту.
