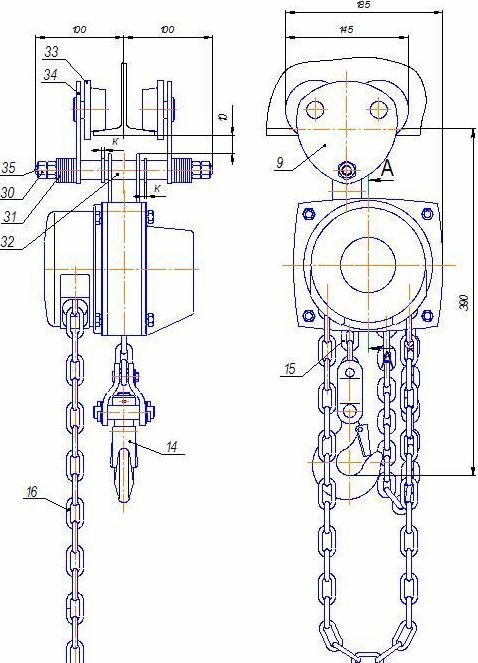

    Таль передвижная ручная состоит из кошки 9, двух силовых щёк 8 и 10, серьги 32, соединяющей таль с кошкой, нижней подвески 14, редуктора с грузоупорным тормозом, корпуса 11, грузовой звездочки 12, установленной в подшипниках, тяговой звёздочки 1, грузовой цепи 15, тяговой цепи 16 и кожуха 6, вращающегося в обечайке 7.

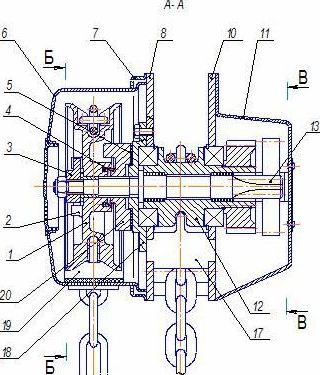

    Редуктор представляет собой двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления. Тормоз – автоматический, дисковый, грузоупорный состоит из ступицы 20, навинченной на вал-шестерню 13, чашки 18, закрепленной на щеке 8. Фрикционная накладка 5 находится между ступицей 20 и чашкой 18, пружина 4 поджимает ступицу. Тяговая звездочка 1 свободно установлена на вал-шестерне и входит в зацепление со ступицей и вал-шестерней. Кулачок 3 установлен на вал-шестерне и входит в зацепление с тяговой звездочкой 1.

    Вращаясь по часовой стрелке, тяговая звёздочка 1 двумя выступами 2 входит в зацепление с кулачком 3, насаженным через треугольные шлицы на вал-шестерню 13 и передает ей вращение. В то же время тяговая звездочка 1 тремя ребрами 21 входит в зацепление с выступами 22 на ступице 20 и также вращает ее. Пружина 4, находящаяся между тяговой звездочкой 1 и ступицей 20, прижимает ступицу через фрикционную накладку 5 к чашке 18. Если ступица 20 находится в таком положении, что три ее выступа 22 не соприкасаются с ребрами 21 тяговой звездочки 1, то под действием сжатой пружины 4 ступица 20, навинчиваясь на вал-шестерню 13, поворачивается вокруг своей оси и входит выступами 22 в зацепление с ребрами 21 тяговой звездочки. Таким образом, вал-шестерня 13 и ступица 20 вращаются одновременно в одну сторону благодаря небольшой жесткости пружины: между ступицей 20, фрикционной накладкой 5 и чашкой 18 трение минимальное.

    При дальнейшем вращении тяговой звездочки по часовой стрелке происходит подъем груза. При прекращении вращения тяговой звездочки грузовая звездочка начинает поворачиваться под воздействием груза и через редуктор передает вращение вал-шестерне против часовой стрелки. Таким образом, кулачок 3, насаженный через шлицы на вал-шестерню 13 через выступы 2 на тяговой звездочке 1, поворачивает ее против часовой стрелки, а сжатая пружина 4 притормаживает ступицу 20, и вал-шестерня 13 навинчивает ступицу на себя, что приводит к срабатыванию тормоза и остановке груза.

    Во время вращения тяговой звёздочки против часовой стрелки тормоз остается в затянутом состоянии до тех пор, пока тяговая звездочка тремя ребрами 21 через выступы 22 на ступице 20 не начнет ее скручивать с вал-шестерни 13 – усилие сцепления во фрикционных парах уменьшается, и происходит опускание подвешенного груза. При прекращении вращения тяговой звёздочки фрикционные пары под действием груза затягиваются и усилия, возникающие на поверхностях трения этих пар, не позволяют ступице 20 и вал-шестерне 13 повернуться относительно чашки 18, закрепленной на щеке 8 тали. Следовательно, срабатывает тормоз и груз останавливается.

    Кошка 9 состоит из двух щек 34 и оси 35. В щеках 34 на подшипниках качения установлены ролики 33.

    Конструкция и принципы работы талей передвижных ручных шестеренных цепных ТРШБп грузоподъемностью 1, 2 и 3 тонны сходны с конструкцией и принципами работы тали ТРШАп. Отличия заключаются: а) в количестве ветвей грузовой цепи - 2 ветви таль ТРШБп-2,0 и 3 ветви таль ТРШБп-3,2; б) в конструкции нижней крюковой повески; в) в конструкции кошки - в одно-, двух- и трехтонных талях кошки имеют привод механизма передвижения в отличие от полутонных талей, которые привода не имеют.

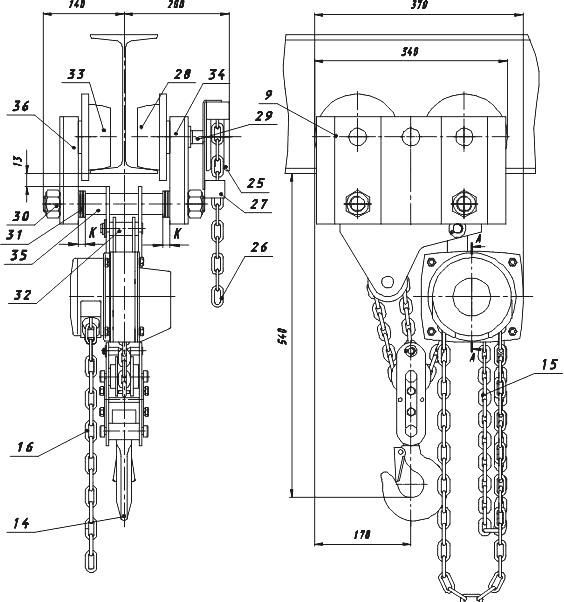

    Схематическое изображение талей передвижных ТРШБп-1,0, ТРШБп-2,0, ТРШБп-3,2 см. на этой странице ниже.
