ТАЛИ РУЧНЫЕ СТАЦИОНАРНЫЕ ТРШСп-0,5; -1,0; -2,0
общепромышленное и взрывобезопасное исполнения

На странице размещена информация о продукции СВПК - тали ручные стационарные цепные шестеренные ТРШСп общепромышленного и взрывобезопасного исполнений. Ниже - технические данные (размеры и характеристики), текстовое описание, содержащее особенности стационарных талей ручных цепных шестеренных ТРШСп, а также порядок эксплуатации и технического обслуживания. Также представлены фотографии стационарных талей стационарных ТРШСп различной грузоподъемности.


Грузоподъемное оборудование СВПК - ручные тали передвижные и стационарные,рычажные тали,кошки,домкраты реечные,монтажно-тяговые механизмы

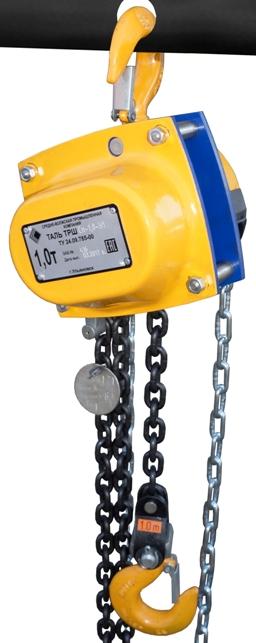

Таль ручная стационарная ТРШСп-1,0 (ВБИ)

На рис. таль ручная стационарная ТРШСП-1,0. Стационарная таль ручная цепная состоит из двух силовых щёк, верхней и нижней подвесок, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, тяговой звёздочки, грузовой и тяговой цепей и кожуха, вращающегося в обечайке.

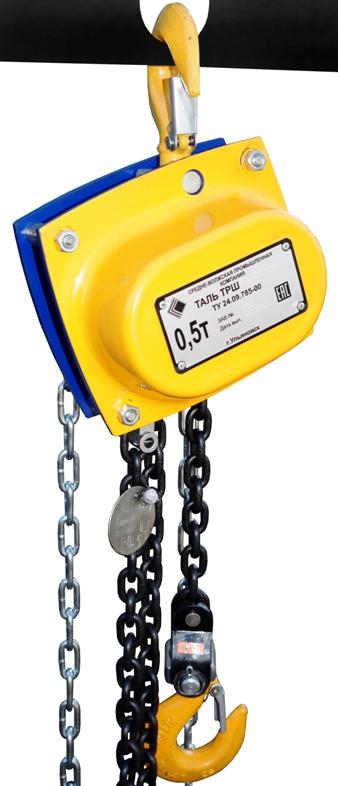

Ручные тали ТРШСп-0,5

На фото выше таль ручная стационарная ТРШСп-0,5 г/п 500 кг.

В корпусе тали размещен редуктор тали - двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления.



Ручная таль стационарная ТРШСп-2,0

На фото выше таль стационарная ручная ТРШСп-2,0. Все тали ручные стационарные шестеренные цепные ТРШСп - с поворотным кожухом тяговой цепи.



контейнер для цепи

Тали ручные ТРШСп-0,5; ТРШСп-1,0; ТРШСп-2,0 могут под заказ (по согласованию с менеджером отдела сбыта) оснащаться контейнерами для грузовой цепи.


Ручные тали стационарные ТРШСп г/п 0,5–1,0–2,0

Тали ручные стационарные ТРШСп-3,2; ТРШСп-5,0 и ТРШСп-10,0 см. на отдельных страницах сайта по следующим ссылкам: Таль ТРШСп-3,2 ; Таль ТРШСп/ТРШСМ-5,0 и Таль ТРШСп/ТРШСМ-10,0.

Таль ручная стационарная шестеренная с поворотным кожухом тяговой цепи ТРШСп предназначена для подъёма, удержания в поднятом положении и опускания груза в режиме 1М по ГОСТ 25835. Тали ручные стационарные ТРШСп изготавливаются по ТУ 24.09.785-00.

Таль ручная цепная может быть использована при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях, а также автолюбителями.

При комплектовании кошкой тали ручные цепные ТРШСп могут применяться для перемещения груза по монорельсовому пути двутаврового профиля.

Тали ручные стационарные могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части климатических факторов таль ручная цепная стационарная соответствует исполнению У1 ГОСТ 15150. По согласованию возможно изготовление талей другого климатического исполнения/ категории размещения. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С.


  • Редуктор тали — двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления. Тормоз — автоматический, дисковый, грузоупорный с коэффициентом запаса торможения более 1,5.
  • Кожух тяговой цепи поворотный, благодаря чему положение тяговой цепи тали при работе может быть вертикальным, горизонтальным или наклонным (под любым углом), что позволяет управлять движением груза из любого положения — в том числе находясь в стороне от поднимаемого груза или даже находясь над грузом и талью.

Серийный выпуск стационарных талей ручных шестеренных производства СВПК грузоподъемностью от 0,5 до 20 тонн соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается сертификатом соответствия. ТР ТС 010/2011



Ручные тали стационарные ТРШСп: взрывобезопасное исполнение, пожаробезопасное исполнение

Тали стационарные шестеренные ТРШCп изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях.

Тали ручные стационарные взрывобезопасные ТРШСп-Ex могут применяться во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 помещений и наружных установок, в которых возможно образование взрывоопасных смесей IIA, IIB и IIC температурных групп Т1, Т2, Т3, T4 по ГОСТ Р МЭК 60079-20-1-2011, а также в подземных выработках шахт и их наземных строениях, опасных по рудничному газу и (или) горючей пыли, согласно маркировке взрывозащиты.

Стационарные тали шестеренные ТРШСп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" ТР ТС 012/2011, что подтверждается сертификатом соответствия.

Пример обозначения тали стационарной взрывобезопасной грузоподъемностью 3200 кг: ТРШСп-Ex-3,2-У1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения могут по согласованию быть выполнены другие.
Ex маркировка тали - II Gb c T4 X или IMb c X
Подробную информацию см. сертификат и приложение к сертификату по ссылке выше, также см. паспорт на изделие.

Пожаробезопасные тали ручные стационарные ТРШСп допускаются для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86. Пример обозначения пожаробезопасной тали стационарной г/п 3,2 тонны: ТРШСп-3,2-П-II-У1 ТУ 24.09.785-00; где класс пожароопасной зоны по согласованию с заказчиком может быть выполнен также П-I; П-IIа; П-III, а климатическое исполнение/категория размещения также У2; У3 или другие.



Ручные тали стационарные ТРШСп: основные характеристики

Характеристика Модель*
ТРШСп-0,5 ТРШСп-1,0 ТРШСп-2,0

Грузоподъемность тали, т

0,5 1,0 2,0

Масса тали (без цепей), кг

9,0 9,0 12,0
Тяговое усилие при номинальной нагрузке, Н 210 300 330
Ход тяговой цепи
при подъеме груза на 1 м, м
48 48 96

Грузовая цепь

6×18 6×18 6×18
Высота подъема, м** 3, 6, 9, 12 3, 6, 9, 12 3, 6, 9, 12
Полиспастность
(к-во ветвей грузовой цепи)
1 1 2
Строительная высота, min, мм 360 360 600

*Информация о талях ручных стационарных ТРШСп-3,2; ТРШСп-5,0 и ТРШСп-10,0 см. на отдельных страницах сайта по следующим ссылкам: Таль стационарная ГРУЗОПОДЪЕМНОСТЬЮ 3,2 ТОНН , Таль стационарная ГРУЗОПОДЪЕМНОСТЬЮ 5 ТОНН и Таль стационарная ГРУЗОПОДЪЕМНОСТЬЮ 10 ТОНН

** Тали стационарные ТРШСп по заказу могут быть изготовлены с большей высотой подъема.

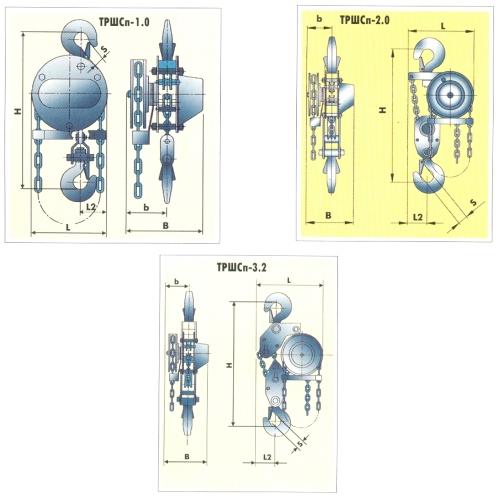

Тали ручные стационарные ТРШСп: основные размеры

Ручная таль ТРШСп-0,5 и ТРШСп-1,0 основные размеры         Ручная таль ТРШСп-2,0 основные размеры





Тали ручные шестеренные ТРШСп - комплект поставки, порядок эксплуатации

В комплект поставки тали ТРШСп (как общепром. исполнения, так и ВБИ) входит: Таль — 1шт. Подвеска нижняя — 1шт. Тяговая цепь — 1шт. Грузовая цепь — 1шт. Паспорт — 1шт. Тара (деревянный ящик или картонная коробка) — 1шт.

Грузовая цепь на всех талях ТРШСп — высокопрочная 8-го класса прочности, калиброваная, круглозвенная. Размеры цепи (диаметр проволоки и шаг цепи) - 6х18. Тяговая цепь на всех талях ТРШСп — стальная круглозвенная, 5х26.

Эксплуатация талей ТРШСп, техническое освидетельствование, надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах), паспортом и руководством по эксплуатации.

Техническое обслуживание талей ТРШСп заключается во внешнем осмотре, смазке грузовой цепи смазкой типа «Литол-24».Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного, более месяца, перерыва.

Запрещается!!! применение талей ТРШСп для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали в химически активных средах.

При работе с талью необходимо строго соблюдать меры по её безопасной эксплуатации. Полная информация о мерах безопасности приведена в паспорте на таль.

Изготовитель гарантирует работоспособность тали при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.


> Вернуться на предыдущую страницу "Тали стационарные ручные"


Таль стационарная ТРШСп-0,5

На фотографии - ручная таль стационарная ТРШСп-0,5.

  Тали ручные цепные ТРШСп имеют поворотный кожух тяговой цепи, обеспечивающий повышенное удобство и безопасность работы с талью и грузом.

Ручные тали ТРШСп

Ручная таль стационарная ТРШСп-2,0.

  Стационарная таль ручная цепная ТРШСп-2,0 имеет две ветви грузовой цепи. Грузовая цепь на талях ТРШСп грузоподъемностью до 3,2т включительно - 6х18. Тали стационарные ручные ТРШСп-5,0 и ТРШСп-10,0 оснащаются грузовой цепью с размером звена 10х30.

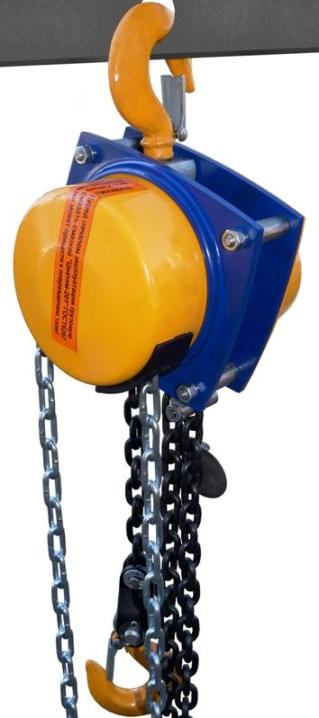

Ручная таль ТРШСп-1,0

Таль ручная стационарная ТРШСп-1,0.

Тали ручные стационарные ТРШСп предназначены для подъёма, удержания в поднятом положении и опускания груза, а также для перемещения груза по горизонтальной или наклонной поверхности.
