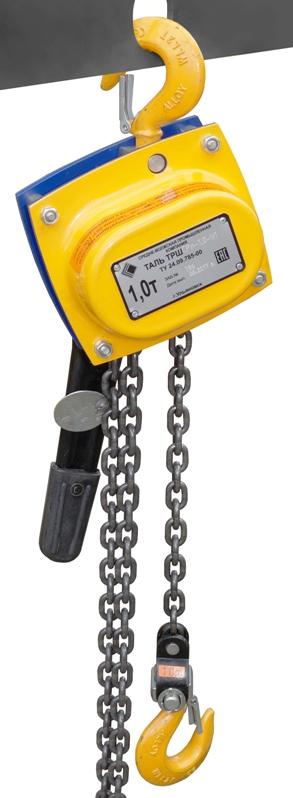

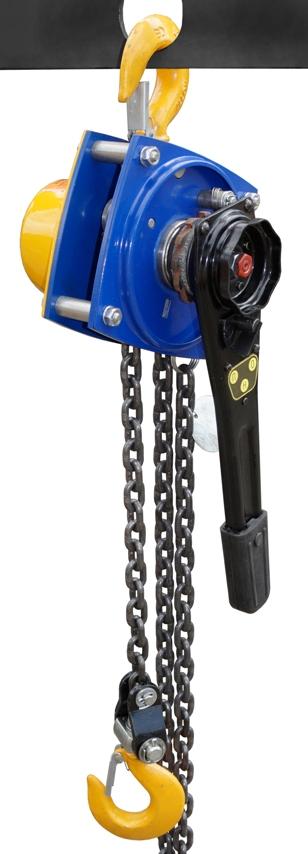

На фотографиях выше и ниже - таль ручная рычажная ТРШСРп-1,0 грузоподъемностью 1000 кг.
Одна ветвь грузовой цепи 6х18.

Механизм тали на всех рычажных талях ТРШСРп имеет одинаковую конструкцию - cостоит из двух силовых щек, корпуса, редуктора с грузоупорным тормозом и грузовой звездочки, установленной на подшипниках.

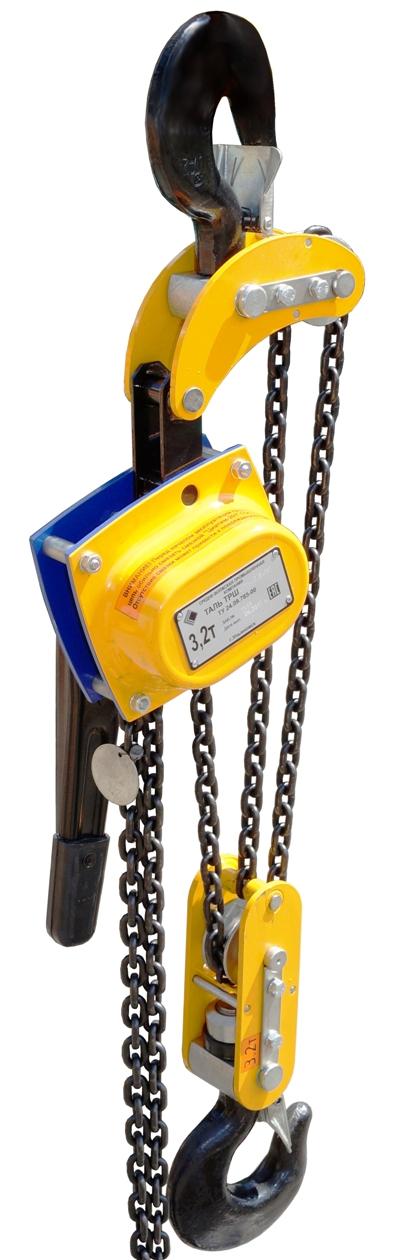

На фотографии выше - таль рычажная ручная ТРШСРп-3,2 грузоподъемностью 3200 кг.
Три ветви грузовой цепи 6х18.

Таль рычажная ручная шестеренная цепная ТРШСРп предназначена для подъёма, удержания в поднятом положении и опускания груза (массой соответственно маркировке) в режиме 1М по ГОСТ 25835.

Рычажная таль шестеренная цепная может использоваться при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях, а также автолюбителями.

Таль ручная рычажная может эксплуатироваться в закрытом помещении и на открытом воздухе. Соответствует исполнению У1.1 ГОСТ 15150. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С.

• Таль рычажная ручная состоит из механизма тали, грузовой круглозвенной цепи, верхней и нижней подвесок, рычага.
• Редуктор двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления.
• Тормоз — автоматический, дисковый, грузоупорный с коэффициентом запаса торможения более 1,5.
• Тали рычажные ручные ТРШСРп имеют небольшую строительную высоту, надежны в работе, требуют минимального технического обслуживания. Быстро устанавливаются и просто обслуживаются, при этом не требуется применение специальных инструментов.

Область применения — взрывоопасные зоны классов ВIа и ВIIa согласно гл. 7.3 ПУЭ с категорией взрывоопасных смесей IIA и IIB, температурных групп Т1, Т2 и Т3.

Взрывозащищенность талей обеспечивается за счет применения материалов неопасных в отношении фрикционных искр при трении и соударении, а также ограничения максимальной температуры деталей механизма до безопасных значений (150 град С).

При работе с талями необходимо соблюдать специальные условия эксплуатации — не допускать резких рывков и соударений цепи.

Допущены для работы во взрывоопасных зонах, согласно ГОСТ Р 51330.13-99 (МЭК 60079-1496) и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.

В комплект поставки тали ТРШСРп входит: Таль с рычагом — 1шт. Подвеска нижняя — 1шт. Грузовая цепь — 1шт. Паспорт — 1шт. Тара (деревянный ящик или картонная коробка) — 1шт.

Грузовая цепь на всех талях ТРШСРп — высокопрочная 8-го класса прочности, калиброванная, круглозвенная. Размеры цепи (шаг цепи и диаметр проволоки) для талей каждой грузоподъемности 6х18.

Эксплуатация талей ТРШСРп, техническое освидетельствование, надзор за техническим состоянием должны осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов».

Техническое обслуживание талей ТРШСРп заключается во внешнем осмотре, смазке грузовой цепи смазкой типа «Литол-24».Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного, более месяца, перерыва.

Запрещается применение талей ТРШСРп для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали в химически активных средах.

Изготовитель гарантирует работоспособность тали при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.

 > Рычажная таль ручная состоит из двух силовых щёк, верхней и нижней подвесок, редуктора с грузоупорным тормозом, корпуса, грузовой звёздочки, грузовой цепи и рычага.

 > В корпусе рычага расположена подпружиненая защелка, входящая в зацепление с храповиком, соединенным заклепками с маховиком и гайкой, навернутой на вал-шестерню.

Полная информация об устройстве и принципе работы тали приведена в ее паспорте. Также эту информацию можно посмотреть кликом по картинке ниже - открывается новая страница с описанием устройства и принципа работы талей рычажных ТРШСРп.
