ЛЕБЕДКИ РУЧНЫЕ канатные ДИНА и ДИНА-2

На странице размещена информация о продукции СВПК (Средне-Волжская Промышленная Компания) - лебедки канатные ручные барабанные Дина и ручные лебедки барабанные канатные Дина-2. Купить лебедку ручную можно обратившись к менеджерам отдела сбыта ТД Ульяновские тали - информация на странице КОНТАКТЫ. Цена лебедки - см. в прайс-листе на странице "Каталоги и Прайс-листы"


Грузоподъемное оборудование производства СВПК
     - ручные лебедки, ручные тали, рычажные тали, кошки

Ручные лебедки канатные ДИНА и ДИНА-2
канатоемкость 10 или 20 м для лебедки Дина и 40 или 65м для лебедки Дина-2
грузоподъемность 250(500)–500(1000) кг


Канатные лебедки ручные Дина и Дина-2 предназначены для подъема, опускания и удержания грузов при строительно-монтажных, ремонтных и погрузочно-разгрузочных работах. Режим работы - не выше группы режима 1М по ГОСТ 25835-83.

 Серийный выпуск лебедок канатных с ручным приводом "Дина" и "Дина-2" соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается имеющейся декларацией о соответствии. Изготавливаются по ТУ 28.22.12-022-87746082-2018.

Ручные канатные лебедки Дина и Дина-2 могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе.

Лебедка ручная Дина (Дина-2) должна крепиться на соответствующее приспособление, способное выдержать поднимаемый груз и вес лебедки.

В части воздействия климатических факторов лебедки канатные ручные ДИНА и ДИНА-2 соответствуют исполнению У1 ГОСТ 15150. Разрешается эксплуатация при температуре окружающей среды не ниже минус 40 град С. По требованию заказчика (при согласовании с поставщиком) может быть изготовлена лебёдка другого климатического исполнения и/или категории размещения.

Лебедка дина г/п 250кг производится в двух вариантах: со стандартным барабаном и длиной каната 10 метров, а также с удлиненным барабаном и длиной каната 20 метров. В целом конструкция лебедок Дина обоих вариантов (10 и 20 метров) идентична и отличается лишь длиной барабана и соответственно габаритными размерами 185 и 199.



Лебедка ручная ДИНА г/п 250 кг - устройство и основные размеры:

Лебедки ручные Дина основные размеры

* Габаритный размер 199 указан для лебедки Дина с удлиненным барабаном и длиной каната 20 метров. Размер 185 для лебедки с длиной каната 10 метров.

Лебедка ручная барабанная ДИНА состоит из корпуса, который представляет из себя две щеки(1), соединенных между собой распорными втулками(2). В корпусе установлены: вал-шестерня(3) и барабан(4) с зубчатым колесом (10), на барабане закреплен трос с грузовым крюком (12). На конце вал-шестерни смонтирован грузоупорный тормоз, состоящий из храповика(6), собачек(7) и фрикционных дисков(8), которые препятствуют самопроизвольному опусканию подвешенного груза, грузоупорный тормоз закрыт кожухом(13).

Вылет рукоятки(5), за которую вращают ступицу(11), может меняться в зависимости от веса поднимаемого груза. В нижней части лебедки под барабаном размещен тросоукладчик(9), состоящий из сдвоенной пружины и ролика. Для удобства работы можно менять положение выхода каната (см. рис.).


Лебедка ручная барабанная ДИНА-2 г/п 500 кг - устройство и основные размеры:

Ручные лебедки Дина-2 основные размеры Ручные лебедки Дина-2 основные размеры

* Габаритный размер 475 для лебедки Дина-2 с удлиненным барабаном и длиной каната 65 метров. Размер 375 для лебедки с длиной каната 40 метров.

Ручная лебедка барабанная канатная ДИНА-2 состоит из корпуса, который представляет собой две щеки(1), соединенные между собой распорными стяжками(2). В корпусе установлены: вал-шестерня(4) и барабан(5) с зубчатым колесом(6); на барабане закреплен канат с грузовым крюком(7).

На конце вала-шестерни смонтирован грузоупорный тормоз, состоящий из храповика, двух фрикционных накладок и собачки. Длина ручки регулируется при помощи стопорного винта в зависимости от веса поднимаемого груза.

В нижней части лебедки под барабаном размещен прижимной ролик(14) для более качественной укладки каната на барабан. Для удобства работы можно менять положение выхода каната (см. рис. выше).

Лебедка Дина-2 производится в двух вариантах: со стандартным барабаном и длиной каната 40 метров, а также с удлиненным барабаном и длиной каната 65 метров. Конструктивно лебедки идентичны, отличие в длине барабана и, соответственно, лебёдки имеют разную щирину - разница в габаритном размере 100 мм. На фото ниже - лебедка барабанная Дина-2 с удлиненным барабаном.

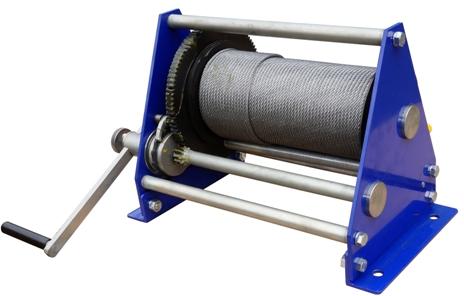

Лебедка Дина-2



Лебедки ручные канатные ДИНА и ДИНА-2: основные характеристики
Характеристики Модель
Лебедка
ДИНА
Лебёдка
ДИНА
с блоком*
Лебедка
ДИНА-2
Лебёдка
ДИНА-2
с блоком*
Грузоподъемность, кг 250 500 500 1000
Длина каната, м 10/20** 5/10** 40/65*** 20/32***
Усилие на рукоятке при номинальной
грузоподъемности, кг, не более
12 12 17 17
Масса, кг, не более 5,2/6,2** 5,2/6,2** 28/34*** 28/34***

* Грузоподъёмность лебёдки можно увеличить до 500 кг для лебедки ДИНА и до 1000 кг для лебедки ДИНА-2 путем применения блоков г/п 0,5 и 1 тонна соответственно. Схему применения лебедки канатной барабанной ДИНА (ДИНА-2) с блоком/полиспастом см. на рис. ниже.

** Значения длины каната 20 и 10 м, а также масса 6,2 кг указаны для лебедки ручной Дина с удлиненным барабаном канатоемкостью 20 метров.

*** Значения длины каната 65 и 32 м, а также масса 34 кг указаны для лебедки ручной Дина-2 с удлиненным барабаном.


Лебедки ручные канатные Дина - использование с блоком


В комплект поставки канатной лебедки ручной ДИНА (ДИНА-2) входит: лебёдка - 1шт., паспорт (совмещенный с руководством по эксплуатации) - 1шт., упаковка - 1 шт.

Изготовитель гарантирует соответствие лебедки требованиям ТУ 28.22.12-022-87746082-2018 при соблюдении потребителем условий эксплуатации, транспортировки и хранения. Срок гарантии 1 год со дня ввода лебедки в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя.

Срок службы ручных лебедок Дина - пять (5) лет, при условии соблюдения требований к эксплуатации и техническому обслуживанию изделия, изложенных в паспорте/руководстве по эксплуатации.

Запрещается применение лебедки ДИНА/ДИНА-2 для перемещения пожаро- и взрывоопасных, ядовитых и едких грузов, транспортировки людей, а также для работ во взрыво- и пожароопасных средах, в помещениях насыщенных парами кислот, щелочей и других веществ, приводящих к коррозии металла.

В процессе эксплуатации зубчатая передача и резьба грузоупорного тормоза должны быть смазаны консистентной смазкой типа Литол-24. Попадание смазки на фрикционные диски не допускается.

Техническое обслуживание лебедки заключается во внешнем осмотре и смазке зубчатой передачи и резьбы грузоупорного тормоза консистентной смазкой типа ЛИТОЛ24. Лебедка барабанная должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной эксплуатации, и каждый раз после длительного (более месяца) перерыва. При внешнем осмотре проверяется состояние каната, надежность его заделки на барабане и крюковой подвеске, затяжка резьбовых соединений, состояние крюка, состояние зубчатой передачи, храповика и собачек.




>>Вернуться на предыдущую страницу "Вся продукция СВПК"


Лебедка ручная ДИНА

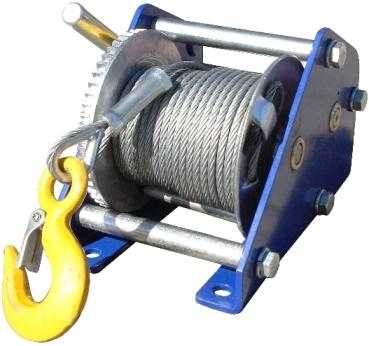

Лебедка ручная ДИНА грузоподъемностью 250 кг.
Эксплуатация ручной лебедки канатной ДИНА, её техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с федеральными нормами и правилами "ПРАВИЛА безопасности опасных производственных объектов, на которых используются подъемные сооружения".

Лебедка ручная ДИНА присоединительные размеры

* Размер 100 указан для лебедки Дина с удлиненным барабаном и длиной каната 20 метров. Размер 87 указан для лебедки Дина с длиной каната 10 метров.

Ручная лебедка барабанная канатная Дина - присоединительные размеры. Указанные на схеме отверстия служат для крепления лебедки ручной болтами к неподвижному основанию (фундамент, рамная конструкция, стена, транспортное средство - и т.п.).

Лебедка ДИНА

Лебедка Дина - ручная лебёдка барабанного типа. Изготовитель гарантирует соответствие лебедки требованиям ТУ 28.22.12-022-87746082-2018 при соблюдении потребителем условий эксплуатации, транспортировки и хранения. Срок гарантии 1 год со дня ввода лебедки в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия изготовителя.

Лебедка ручная ДИНА-2 г/п 500 кг

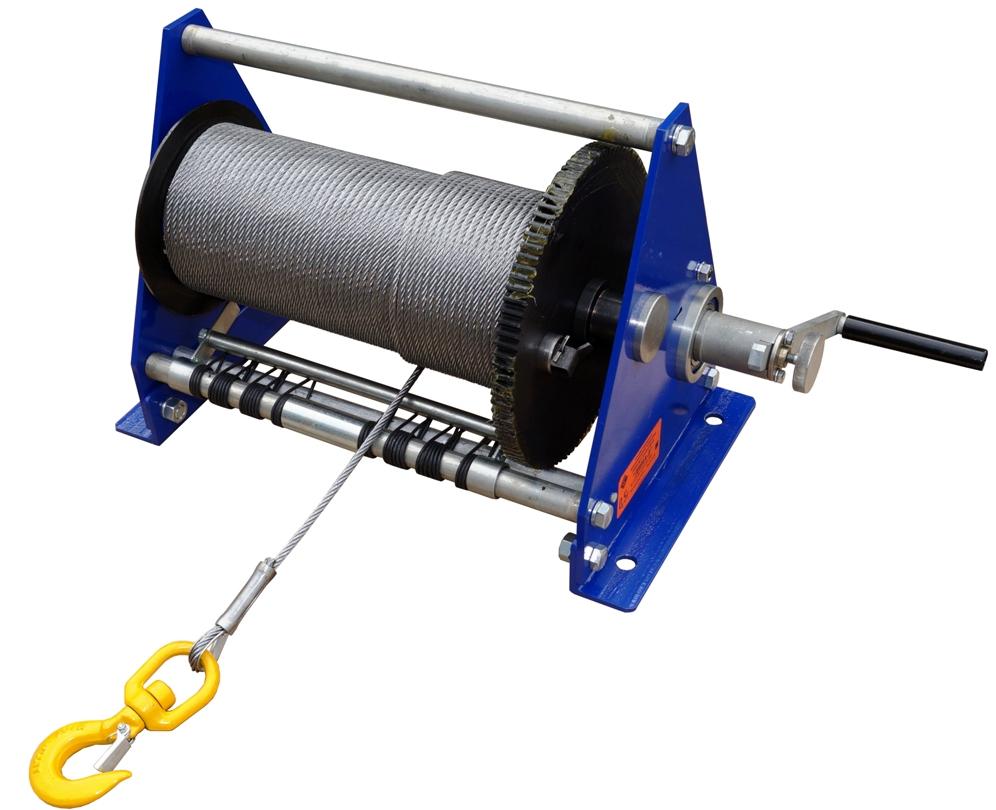

Лебедка ручная барабанная Дина-2 грузоподъемностью 500 кг.

  Лебедки Дина-2 выпускаются в двух вариантах - 1) с коротким барабаном и длиной каната 40 м; 2) с удлиненным барабаном и длиной каната 65 метров. На фото представлена лебедка Дина-2 с удлиненным барабаном.

  В целом конструкция лебедок Дина-2 обоих вариантов (40 и 65 метров) идентична и отличается лишь длиной барабана и соответственно габаритными размерами 375 и 475 (см. схему слева).

Лебедка ручная барабанная ДИНА-2 - схема присоединительных размеров

* Размер 426 для лебедки Дина-2 с удлиненным барабаном и длиной каната 65 метров. Размер 326 для лебедки Дина-2 с длиной каната 40 метров.

  На рисунке выше - cхема присоединительных размеров. Перед началом работы ручные канатные лебедки Дина-2 крепятся четырьмя болтами через указанные на схеме отверстия к неподвижному (закрепленному) основанию, способному выдержать тяговое усилие.

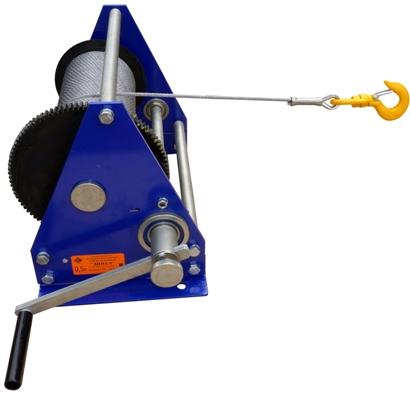

Лебедка ручная ДИНА-2

Лебедка ручная канатная Дина-2 производства ООО СВПК.

  Техническое обслуживание заключается во внешнем осмотре и смазке зубчатой передачи и резьбы грузоупорного тормоза консистентной смазкой типа Литол 24. Ручные лебедки барабанные ДИНА-2 должны подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной эксплуатации, и каждый раз после длительного (более месяца) перерыва.

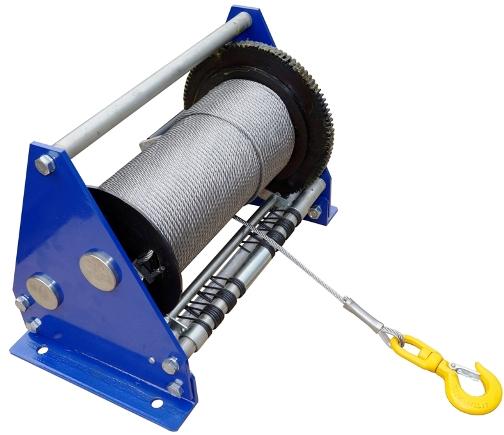

Лебедка ручная ДИНА-2

Лебедка Дина-2. Cостоит из корпуса, который представляет собой две щеки, соединенные между собой распорными стяжками. В корпусе установлены: вал-шестерня и барабан с зубчатым колесом. На барабане закреплен канат с грузовым крюком.

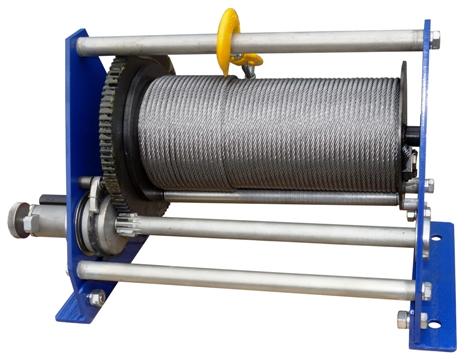

Лебедка ручная ДИНА-2

Положение выхода каната у лебедки Дина-2 можно менять исходя из удобства работы с лебедкой (сравните это фото и фото выше).
