Тали ручные передвижные ТРШАМУ/ТРШБМУ имеют поворотный кожух тяговой цепи, благодаря чему при работе с талью оператор тали может находиться в стороне от тали и поднимаемого груза. В ряде случаев это значительно повышает безопасность проводимых работ.

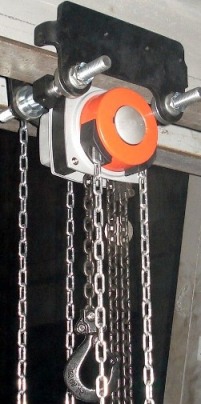

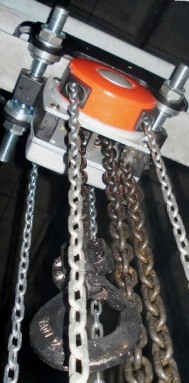

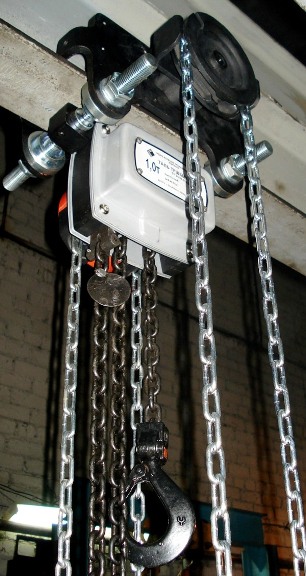

Таль цепная ручная передвижная ТРШБМУ-1,0.

Передвижные тали ручные ТРШБМУ подвешиваются на двутавровые балки. Допустимая ширина полки двутавра указана в таблице на этой странице.

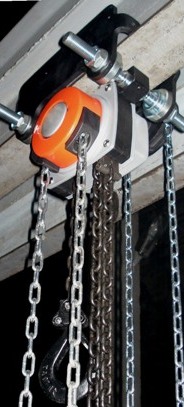

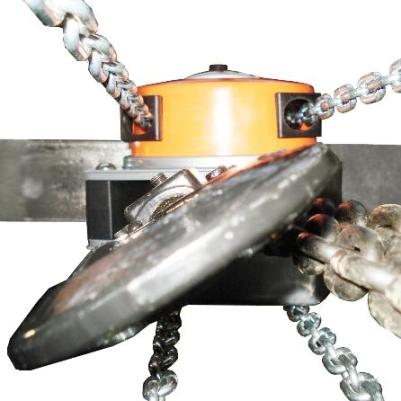

Таль ручная шестеренная передвижная ТРШБМУ-2,0. Вид со стороны нижней крюковой подвески.

Передвижная таль ручная шестеренная может эксплуатироваться на открытом воздухе и в закрытом помещении. Эксплуатация тали разрешается при температуре не ниже минус 40 град С.

Ручная таль цепная передвижная ТРШБМУ.

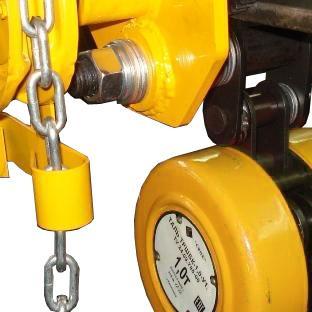

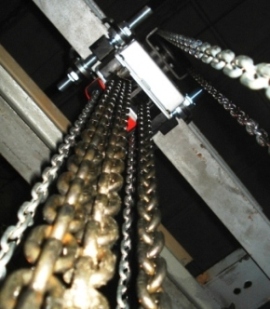

Вид место сопряжения тали и кошки.

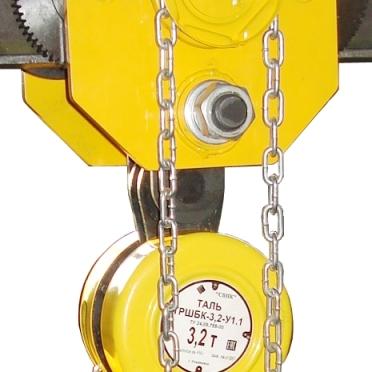

Тали ручные передвижные ТРШБМУ.

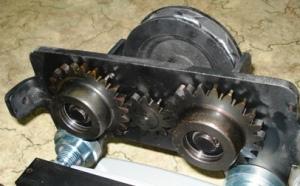

Таль ручная передвижная ТРШБМУ имеет кошку с приводом механизма передвижения. На фотографии вид на тяговое колесо (тяговую звездочку) кошки тали передвижной.

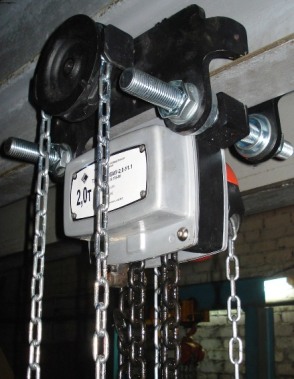

Таль ручная шестеренная передвижная ТРШБМУ-2,0.

Тали ручные передвижные подвешиваются на двутавровые балки, номера которых указаны в паспорте. Требование по величине максимального уклона: уклон не более 3мм на 1 метр пути. Минимальный радиус закругления подвесного пути указан в таблице на этой странице для талей каждой грузоподъемности.

• Передвижные тали ручные шестерённые с уменьшенной строительной высотой типа ТРШАМУ / ТРШБМУ предназначены для подъёма, удержания в поднятом положении и опускания груза, а также для перемещения груза по подвесному пути двутаврового профиля в режиме не выше группы режима 1М по ГОСТ 25835.


• Ручные тали передвижные ТРШАМУ / ТРШБМУ могут быть использованы при выполнении различных работ в  стесненных условиях — при небольших расстояниях между грузом и балкой.

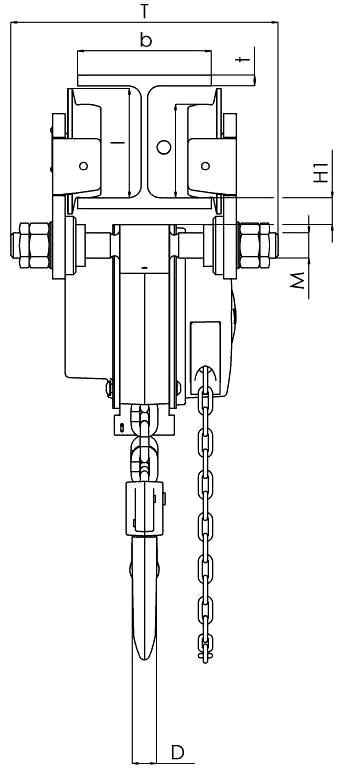

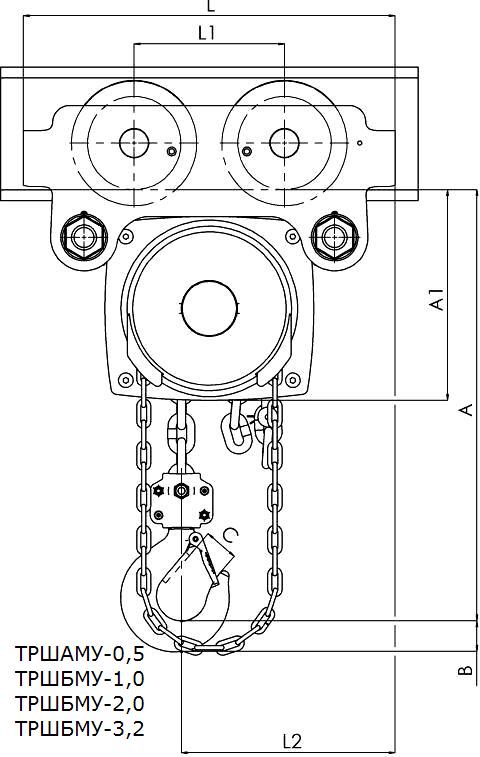

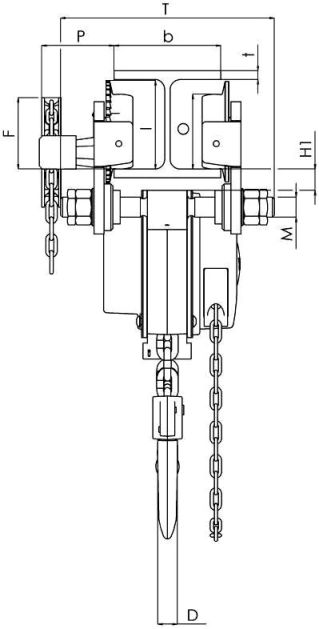

• Передвижные тали шестеренные ТРШАМУ / ТРШБМУ должны подвешиваться только на двутавровые балки, номера которых указаны в паспорте, с выполнением требований по величине максимального уклона (не более 3мм на 1 метр пути) и минимального радиуса закругления подвесного пути. Допустимая ширина полки двутавра и минимальный радиус закругления пути для талей соответствующей грузоподъемности указаны в таблице ниже.


• Тали передвижные цепные шестеренные ТРШАМУ / ТРШБМУ могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С.

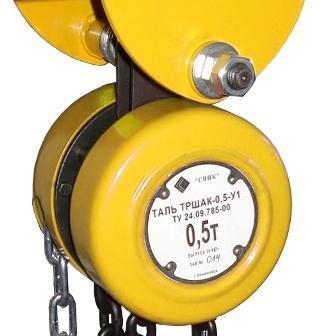

• Таль цепная передвижная ТРШАМУ-0,5 интегрирована с кошкой типа А (без привода механизма передвижения). Тали передвижные ТРШБМУ грузоподъемностью от 1,0 до 5,0 тонн интегрированы с кошками типа Б (с приводом механизма передвижения).

• Благодаря поворотному кожуху (поворот на 360 град) управлять подъемом и опусканием груза можно из любого положения, т.е. находясь в удалении от груза. Оператор может находиться сбоку от тали и поднимаемого груза, что повышает безопасность и удобство работы.


• Ручная таль передвижная имеет принципиально новый надежный, мало изнашивающийся, мало нагревающийся тормоз - автоматический дисковый грузоупорный с коэффициентом запаса торможения более 1,5. Этот инновационный тормоз делает работу тали малошумной, повышает удобство и безопасность работы.


• Таль ручная передвижная имеет малую строительную высоту (расстояние между опорной поверхностью двутавра и нижним крюком), что позволяет работать в условиях ограниченного пространства по вертикали.


• Таль ручная шестеренная передвижная обладает высокой надежностью конструкции, что обусловлено применением качественных конструкционных материалов и комплектующих, точностью механической обработки деталей, соблюдением технологии изготовления деталей, термообработки, нанесения покрытий, сборки узлов и изделия в целом.


• Тали передвижные цепные ТРШАМУ / ТРШБМУ изготавливаются со стандартной высотой подъема 3, 6, 9 и 12 метров. Возможно изготовление талей с большей высотой подъема.

• В комплект поставки тали ТРШБМУ входит: Таль — 1шт. Подвеска нижняя — 1шт. Тяговая цепь — 2шт (для тали ТРШАМУ - 1 шт). Грузовая цепь — 1шт. Паспорт — 1шт. Тара (картонная коробка или деревянный ящик — 1шт. По согласованию с потребителем возможна поставка тали без тары.


• Грузовая цепь на всех талях ТРШАМУ / ТРШБМУ — высокопрочная (8класс прочности) калиброваная, круглозвенная. Калибр цепи (диаметр проволоки х шаг) для талей каждой грузоподъемности указан в таблице выше. Тяговая (ручная) цепь на всех талях ТРШАМУ / ТРШБМУ — стальная круглозвенная, 5×26 мм (на тали и на кошке), оцинкованная.


• Редуктор тали — двухступенчатый, двухпоточный цилиндрический соосный с передачами внешнего зацепления.


• Эксплуатация талей ТРШАМУ / ТРШБМУ, их техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов».


• Техническое обслуживание тали заключается во внешнем осмотре её и смазке грузовой цепи консистентной смазкой типа «Литол-24».Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного (более месяца) перерыва.


• Грузоподъемное оборудование производства Средне-Волжской Промышленной Компании (СВПК Ульяновск), в том числе таль ручная передвижная ТРШАМУ / ТРШБМУ, не предназначено для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали передвижной в химически активных средах.


• Изготовитель гарантирует работоспособность тали при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.


• Ручная таль передвижная должна эксплуатироваться с соблюдением мер безопасности, изложенных в её паспорте!!!

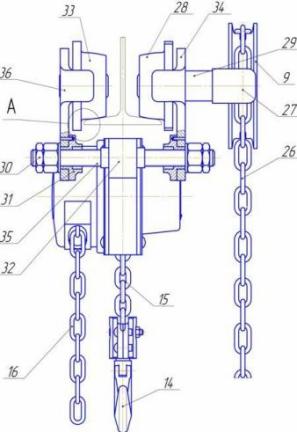

• Таль цепная передвижная состоит из кошки, двух силовых щёк, нижней подвески, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, установленной в подшипниках, тяговых звёздочек, грузовой цепи, тяговых цепей и кожуха, вращающегося в обечайке.


• Тормоз тали передвижной ручной – автоматический, дисковый, грузоупорный. Состоит из: гайки, навинченной на вал-шестерню; фрикционных накладок, закрепленных на кольце, которые находятся между ступицей и гайкой, пружина поджимает ступицу и кольцо к гайке. Кольцо имеет три выступа в виде вилок, они входят в зацепление с тремя штырями, закрепленными на щеке. Штыри препятствуют провороту кольца. Тяговая звездочка свободно установлена на вал-шестерне и входит в зацепление со ступицей и вал-шестерней. Кулачок установлен на вал-шестерне и входит в зацепление с тяговой звездочкой.


• Вращаясь по часовой стрелке, тяговая звёздочка двумя выступами входит в зацепление с кулачком, насаженном на треугольные шлицы вал-шестерни и передает ей вращение. В то же время тяговая звездочка тремя выступами входит в зацепление с выступами на ступице и также вращает ее. Пружина, находящаяся между тяговой звездочкой и ступицей, прижимает ступицу через фрикционную накладку к гайке.


• Полная информацию об устройстве ручных талей передвижных ТРШАМУ / ТРШБМУ приведена в паспорте. Также ее можно скачать в формате pdf кликом по картинке ниже.
